三、端子--高压连接器的核心部件
插针端子

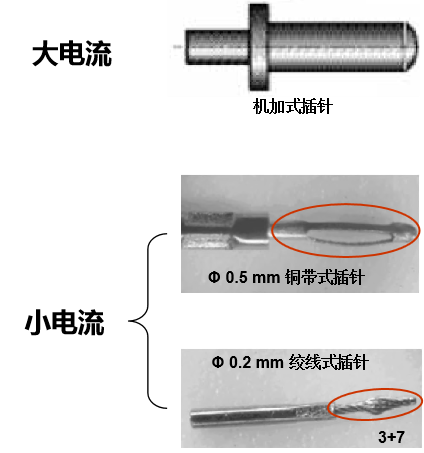

插针结构:机加式插针、铜带式插针、绞线式插针
特点:
Φ1mm以上的插针大多采用机加工艺,传递大电流
Φ1mm以下的插针加工工艺较为复杂,传递小电流
绞线式插针主要应用在超微电连接器,能耐振动、冲击和加速度的作用,不会出现瞬断现象,插拔柔和

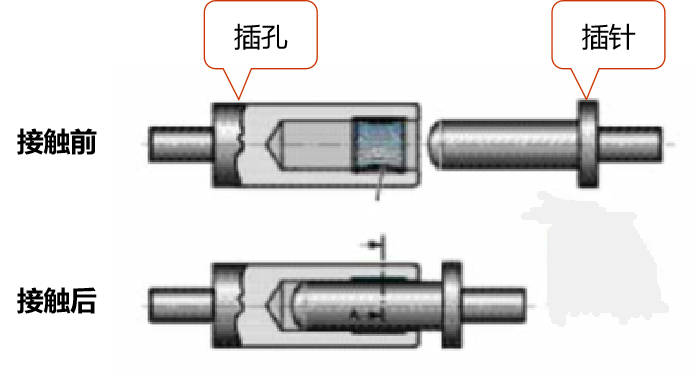

插孔端子

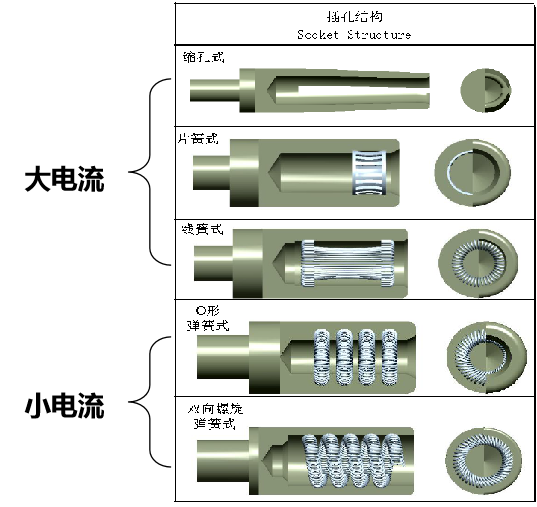

插孔结构:缩孔式插孔、片簧式插孔、线簧式插孔、O型弹簧式插孔、双向螺旋式插孔、曲面冠簧插孔
特点:
插孔主体均采用机加工艺
接触部位的设计结构复杂、加工难度大
可以承载大电流可靠性高 零点几安~几百安
插拔柔和
关注点:
插孔冠带的插拔力指标非常关键,直接影响连接器性能

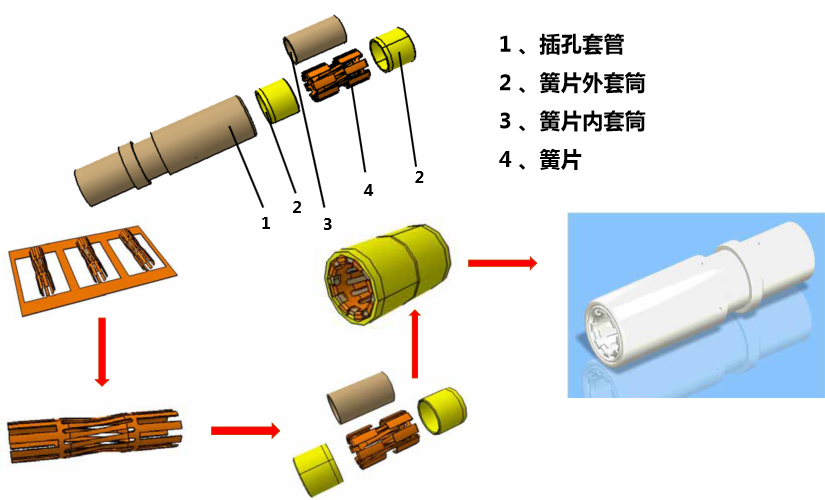

曲面冠簧插孔
结构:
优点:
抗震性好
插拔时有自清洁功能
接触面积达65%,接触电阻小
结构紧凑,空间小
插拔次数高,>10,000次
比传统线簧、片簧结构可靠性高、温升小
