线束工程师：万用表的使用方法图解、使用口诀（附钳表）

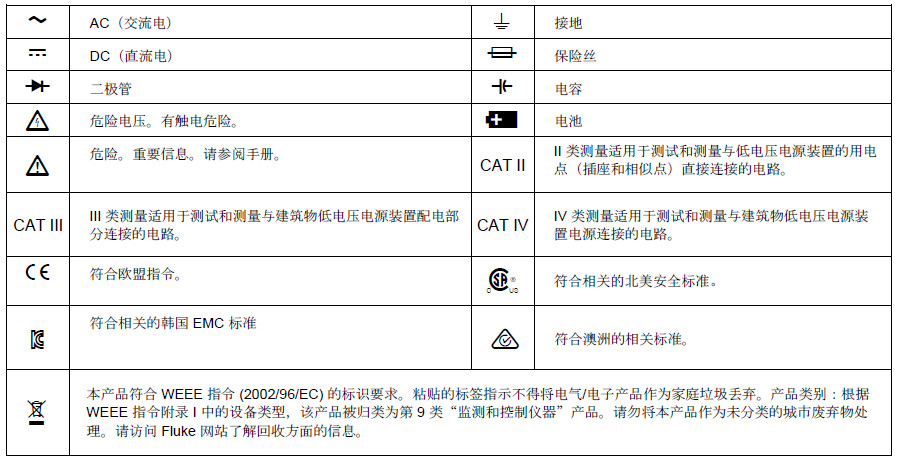

1.1国际电气符号

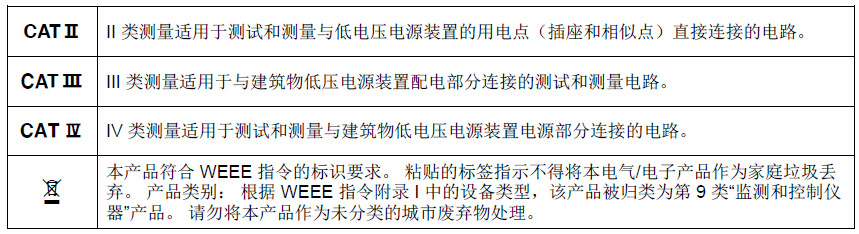

1.2标准的安全等级

02了解万用表的接线端与显示屏幕

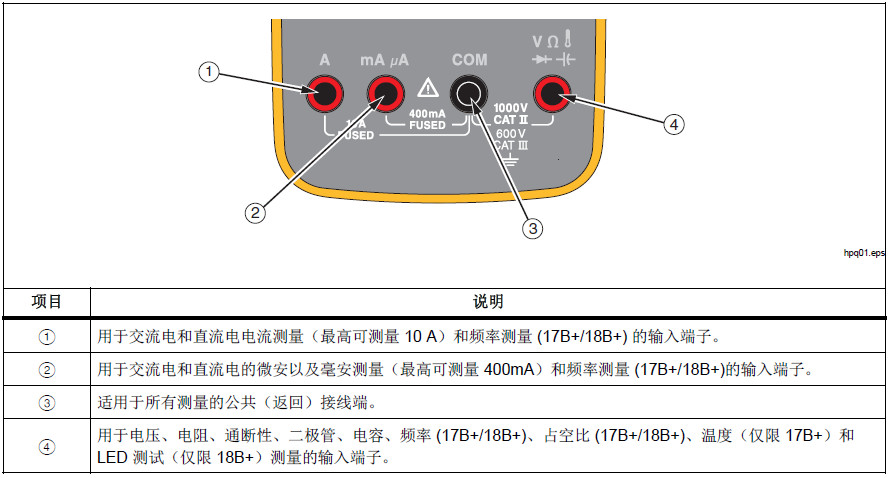

2.1接线端

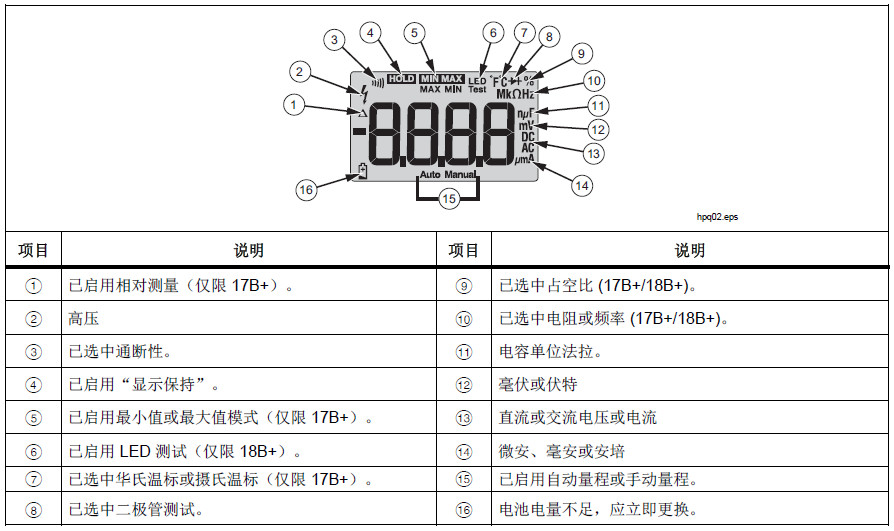

2.2显示屏

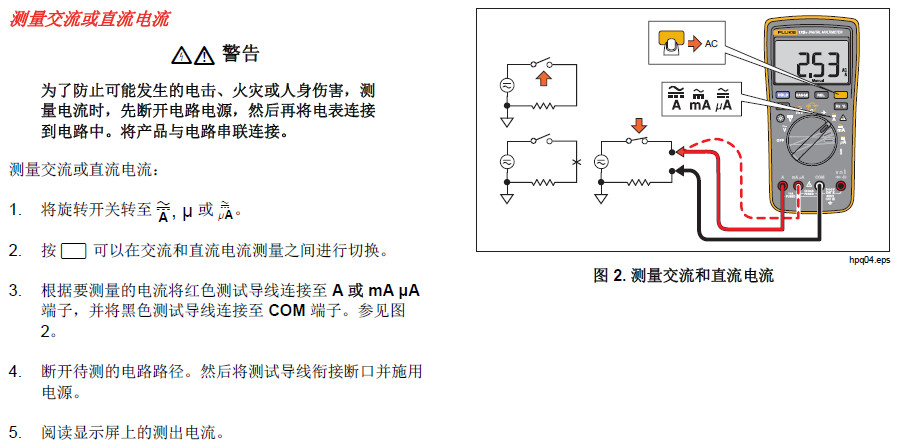

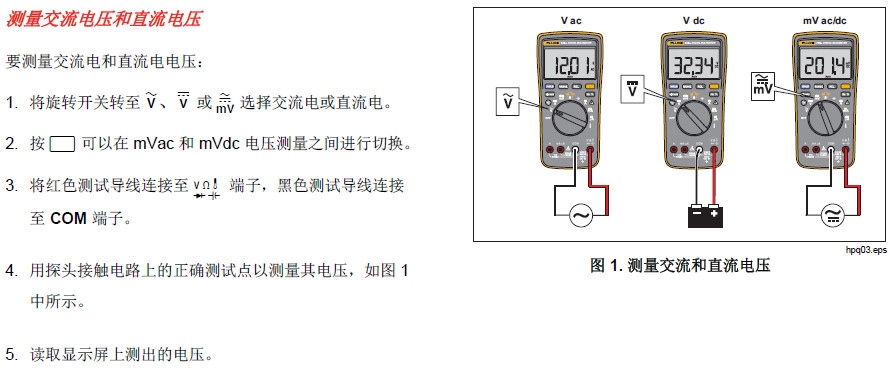

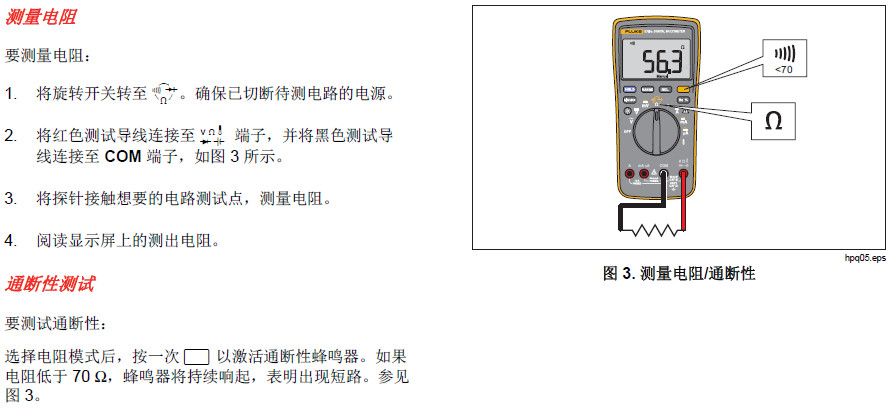

03 选择不同的挡位进行测量

3.1

3.2

3.3

 3.4

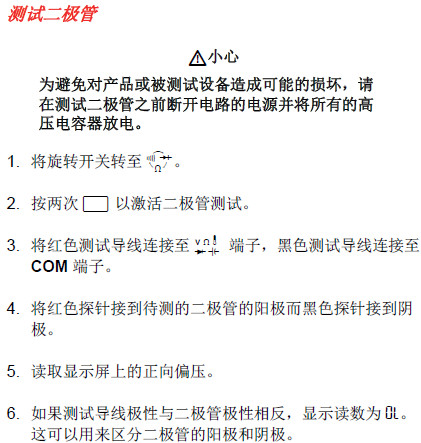

3.5

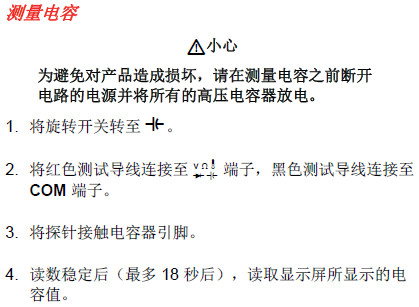

3.6

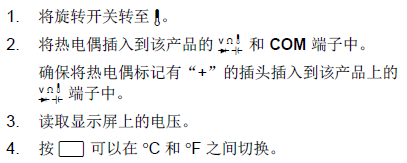

测量温度，可选择17B+

3.7
测量频率和占空比，可选择17B+或者18B+

3.8

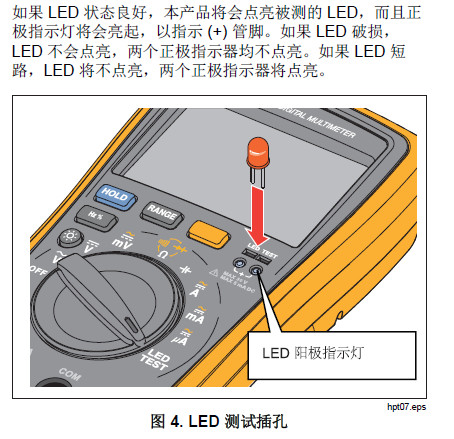

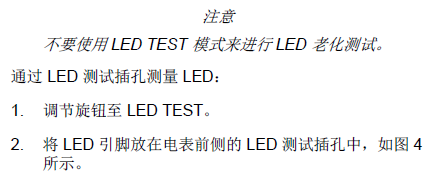

测量发光二极管LED，可选择18B+

万用表使用口诀1、测量先看挡，不看不测量每次拿起表笔准备测量时，务必再核对一下测量类别及量程选择开关是否拨对位置。为了安全，必须养成这种习惯。2、测量不拨挡，测完拨空挡测量中不能任意拨动选择旋钮，特别是测高压（如220V）或大电流（如0.5A）时，以免产生电弧，烧坏转换开关触点。测量完毕，应将量程选择开关拨到“？”位置。3、表盘应水平，读数要对正使用万用表应水平旋转，读数时视线应正对着表针。 4、量程要合适，针偏过大半选择量程，若事先无法估计被测量大小，应尽量选较大的量程，然后根据偏转角大小，逐步换到较小的量程，直到指针偏转到满刻度的2/3左右为止。5、测R不带电，测C先放电严禁在被测电路带电的情况下测电阻。检查电器设备上的大容量电容器时，应先将电容器短路放电后再测量。6、测R先调零，换挡需调零测量电阻时，应先将转换开关旋到电阻挡，把两表笔短接，旋“Ω”调零电位器，使指针指零欧后再测量。每次更换电阻挡时，都应重新调整欧姆零点。（机械表）7、黑负要记清，表内黑接“+”红表笔为正极，黑表笔为负极，但电阻挡上黑表笔接内部电池的正极。8、测I应串联，测U要并联测量电流时，应将万用表串接在被测电路中；测量电压时，应将万用表并联在被测电路的两端。9、极性不接反，单手成习惯测量电流和电压时应特别注意红、黑表笔的极性不能接反，并且一定要养成单手操作的习惯以确保安全。

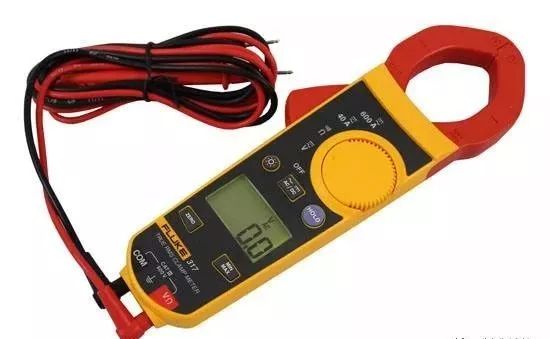

附：钳表

钳表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。

1）结构及原理

钳表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。

2）使用方法

（1）测量前要机械调零

（2）选择合适的量程，先选大，后选小量程或看铭牌值估算。

（3）当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数＝指示值×量程 / 满偏×匝数

（4）测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。

（5）测量完毕，要将转换开关放在最在量程处。

3）注意事项

（1）被测线路的电压要低于钳表的额定电压。

（2）测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。

（3）钳口要闭合紧密不能带电换量程。
