绞股线的参数制作方法

      在现在的电子产品中，因为各种传感器和执行机构的增加，作为信号和能量传输的载体，电线的使用长度越来越长。其中双绞线在很多方面（模拟和数字）都得到广泛应用的一种传输线形式。它是由两条互相绝缘的铜导线按照一定密度的螺旋结构绞合而成的绞线对。两根线绞合的结果，首先降低了外界电磁场对双绞线的干扰以及双绞两根线之间的串音干扰，其次降低非平衡型传输线之间的互电容，最后使传输线的特性阻抗能保持恒定。

    双绞线在传输效率低于100kHz，且距离较短时使用，抗干扰效果非常显著。与其他具有屏蔽作用的传输线结构相比，双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制，但是价格较为低廉，所以它是目前在低频领域得到了最广泛的应用。

    由电测感应知识可知，在抑制电磁感应的方法中缩小感应回路圈围面积是一种有效的方法。传输信号的往复两根导线间有若干距离，所以出现圈围面积，如图1所示。用图1b的方式取代图1a的两根导线平行的方式，把两根导线互绞，这时感应最小。通过互绞，不仅缩小了圈围的面积，而且就局部来说，感应电压的极性相反，在每根到线上的感应电流是相互抵消的。

图1  感应电流和回路圈围的关系

    在正确使用的前提下，双绞线对外来磁场感应干扰有一定的抑制能力，并且随着双绞线绞距的不同，有不同的屏蔽效果。表1给出了一对平行线与双绞线的屏蔽效果的对比（可以看出，在一定的范围内，绞距越小屏蔽效果越好，但是~在一定的线径下，绞距又不能无限小，因为绞的太紧，导线外皮会破、芯线会断，而且绞距很小的时候会浪费工时）

绞股参数的计算

    双绞线分为非屏蔽双绞线和屏蔽双绞线两类，一般线束厂屏蔽双绞线采用外购，非屏蔽双绞线采用自制。由于不同主机厂对末端引线长度和绞距要求不同见下表2 常见主机厂对绞距的要求。

表2   绞距的要求

所以绞股参数需要线束厂的技术人员进行计算和测试。下面我们会一起探讨一下绞股线参数的计算。

~~在开始之前，我有几个问题

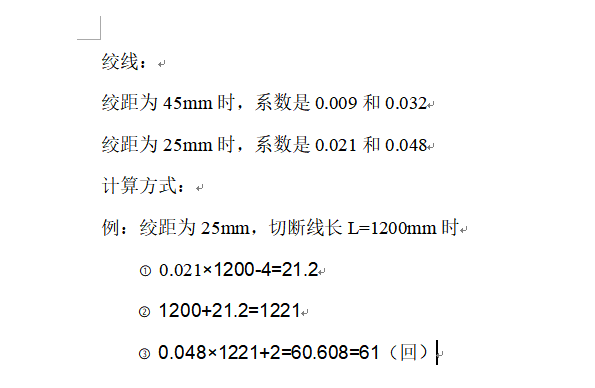

我有计算公式（也叫宽放系数），见下图计算示例，

这个计算公式是适合某些主机厂要求的，如上表中菲亚特系列、路虎、雷诺，但是有些问题....

 - 你的电线厂家是哪家的？他的塑皮柔韧度怎么样？表面光不光滑？手里拿到的系数还准吗？

- 你的绞线机不光有正转，还有反转，这个反转搞多少？

    好像有些蒙。。。好吧，老老实实去做实验吧，别人的参数、系数，可以应应急，自己做的参数才是最适合你工厂的那个，绞距这个东西，很多主机厂真的会去测量！！！如果不相符，处理起来很麻烦不是吗？

1. 拉清单，统计新项目有多少组新增双绞线

2. 根据客户需求确定绞距

3. 根据经验值（下表是某企业的宽放系数）计算初始绞股圈数

    绞股线最终长度=（图面计算长度-引线*2）*（1+宽放系数）+引线*2

    绞股圈数=（绞股线最终长度-引线长度*2）/绞距

双绞线宽放系数（顺时针）

4. 记录跟标准值最接近的参数值，按照此参数做抽样调查计算CPK,需要先使用单值图的模式，计算PP/PPK符合需要之后（推荐至少满足1.33），才可以推行Xbar-R图的计算CP/CPK，PP/PPK的计算。

    一般需要连续生产抽样，或连续生产的等间隔抽样，因为计算西格玛需要25个平均值，每组至少3个，因为需要出单组的平均值和极差值。而每组之间需要做大的等间隔周期抽样，组内每个之间一般选择连续或小的等间隔抽样。所以CP/CPK的计算需要125个数据以上为宜。

CPK计算表格示例

5. 如果CPK值符合要求了，说明参数符合要求，将新得来的参数加入数据库，不符合要求就重复3~4步骤操作，直到取到符合要求的参数为止。
