端子线的不良分析

发布时间:12/23 —— 2022 960

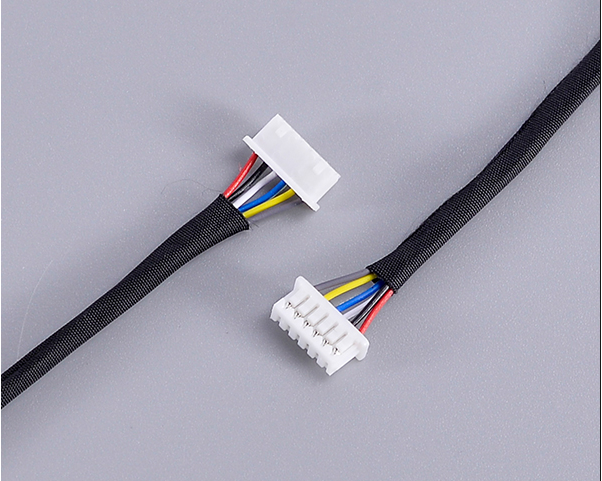

端子线常见的规格型号

端子线是为了方便导线的连接而应用的,它其实就是一段封在绝缘塑料里面的金属片,两端都有孔可以插入,可以任意选择导线数目及间距,使连线更方便,很大程度上减少了电子产品的体积和生产成本,提高生产效率,普通的规格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm以及2.54mm等各种间距柔性电缆线。


端子线的加工应用

目前广泛应用于各种打印机打印头与主板之间的连接,绘图仪、扫描仪、复印机、音响、液晶电器、传真机以及各种影碟机等产品的信号传输及板板连接。在现代电器设备中,几乎无处不在。

端子线压接外观注意事项

接合处必须接触紧密,不可看到线芯及PVC;

线芯和PVC压接后,二者必须清晰可见;

线芯必须露出0.2mm-1mm(端子规格不同,外露线芯长度也不同);

线芯和PVC压接后,接合处必须成一条直线,且两边对称。

几种端子线压接不合格分析

1.压接高度不合格

压接高度是指导体压接区在压接后的横截面高度,它是良好压接最重要的特征。连接器制造商提供了为端子设计的每种线缆尺寸的压接高度。

2.剥线长度过长或过短

如果剥线长度过短,或者线缆没有完全插入导体压接区,端接可能不能达到规定的拉拔力,因为线缆与端子之间的金属间接触减少了。如果剥线长度过长,会导致线芯大量的暴露在外面,会影响使用。

3.绝缘压接区不合格

由于绝缘类型和厚度的多样性,连接器制造商一般不会提供绝缘层的压接高度。绝缘压接为导体压接区提供应力释放,这样在线缆弯曲时不会使线芯折断。过小的绝缘压接区会使绝缘压接区中的金属应力过大,削弱其应力释放功能。

4.香蕉端子

最形象的压接问题之一称为香蕉压接。因为压接端子呈香蕉形状。这使得端子很难插入外壳中,可能引起端子碰撞,现在虽然Molex的端子非常好用适合多种电子产品,但是由于现在疫情的原因导致这个端子进货什么困难,价格也是一涨再涨,很多厂家基本除了客人需求外,用的还是国产端子。

5.尾料过长

在压接过程中,尾料从端子上裁切下来。如果保留的尾料过长就会出现问题。当端子插入外壳中时,过长的金属尾料会伸出至连接器的后部,在施加较高的电压时引起连接器的相邻触点之间的电弧。如果端子前部的尾料过长,会干涉连接器的接合和引起“端子碰撞”。
