分步图解，轻松学会起动机的检查与更换步骤

起动机可以将蓄电池的电能转化为机械能，驱动发动机飞轮旋转实现发动机的启动。

发动机在以自身动力运转之前，必须借助外力旋转。发动机借助外力由静止状态过渡到能自行运转的过程，称为发动机的启动。

01
检查起动机


1. 将起动机点火开关旋至启动挡位，检查起动机能否正常工作、启动后起动机齿轮能否回位、起动机是否卡滞。

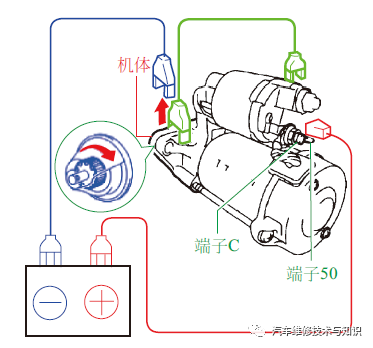

2. 进行吸引测试。a. 从端子C断开励磁线圈引线 ▼

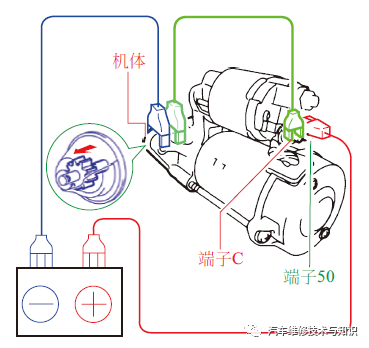

b. 将蓄电池连接至磁力起动机开关，检查并确认小齿轮向外移动。如果离合器小齿轮不移动，则更换磁力开关总成。

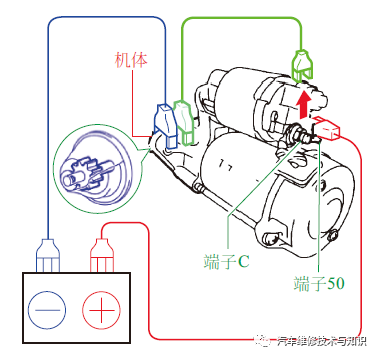

3. 执行保持测试。电缆从端子C断开后，检查并确认小齿轮不朝内回位。 ▼

4. 检查离合器小齿轮是否回位。检查并确认小齿轮向内移动。 ▼

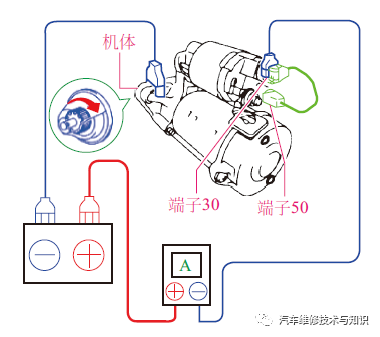

5. 执行无负载操作测试。a. 将励磁线圈引线连接至端子C。扭矩：10N·m。b. 将起动机夹在台钳中。c. 将蓄电池和电流表连接到起动机上 ▼

d. 检查并确认电流表显示标准电流 ▼

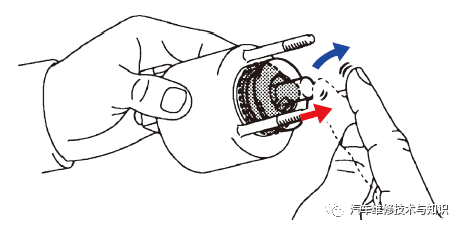

6. 检查磁力起动机开关总成。推入铁芯，然后检查并确认其迅速回到初始位置。如有必要，更换磁力起动机开关总成。▼

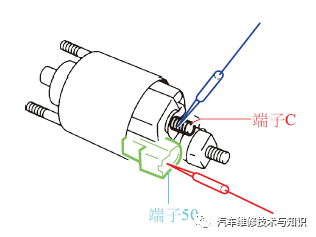

7. 检查吸引线圈是否断路。用欧姆表测量端子50和端子C间的电阻。如果不符合标准，则更换磁力起动机开关总成。▼

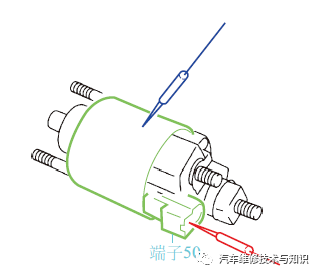

8. 检查保持线圈是否断路。使用欧姆表测量端子50与车身搭铁之间的电阻。如果不符合标准，则更换磁力起动机开关总成。▼

02
更换起动机


1. 从蓄电池负极端子断开电缆。2. 拆卸散热器上的空气导流板。

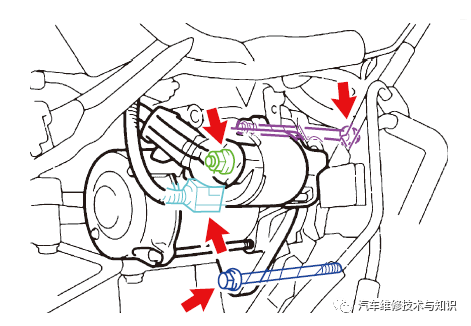

3. 拆卸起动机总成。

a. 分离2个线束卡夹。b. 拆下螺栓和线束支架。c. 拆下端子盖。d. 拆下螺母并断开端子30。e. 断开连接器。f. 拆下2个螺栓并拆下起动机总成。
4. 安装起动机总成。a. 用2个螺栓安装起动机总成。扭矩：37N·m。b. 连接连接器。c. 用螺母连接端子30。扭矩：9.8N·m。d. 关闭端子盖。e. 用螺栓安装线束支架。扭矩：8.4N·m。f. 安装2个线束卡夹。
5.  安装散热器上空气导流板。6.  将电缆连接到蓄电池负极端子。
