分析接线端子排用法及作用

一、接线端子排用法

1、螺钉连接。

螺钉连接采用螺钉端子排的连接方式，关键是允许连接导线的最大、最小截面和不同规格螺纹也允许的最大拧紧力矩。

2、焊接。

焊接最常见的方式。焊接连接最重要的是焊接材料和被焊接表面之间所形成金属的连续性。因此，对于冷压端子来说，可焊性很重要。接线环端子焊接端最常见的涂层是锡合金、银和金。簧片式接触常见的焊接端有焊接片式、冲孔焊接片式和缺口焊接片式（针孔接触常见焊接端有钻孔弧缺口式）。

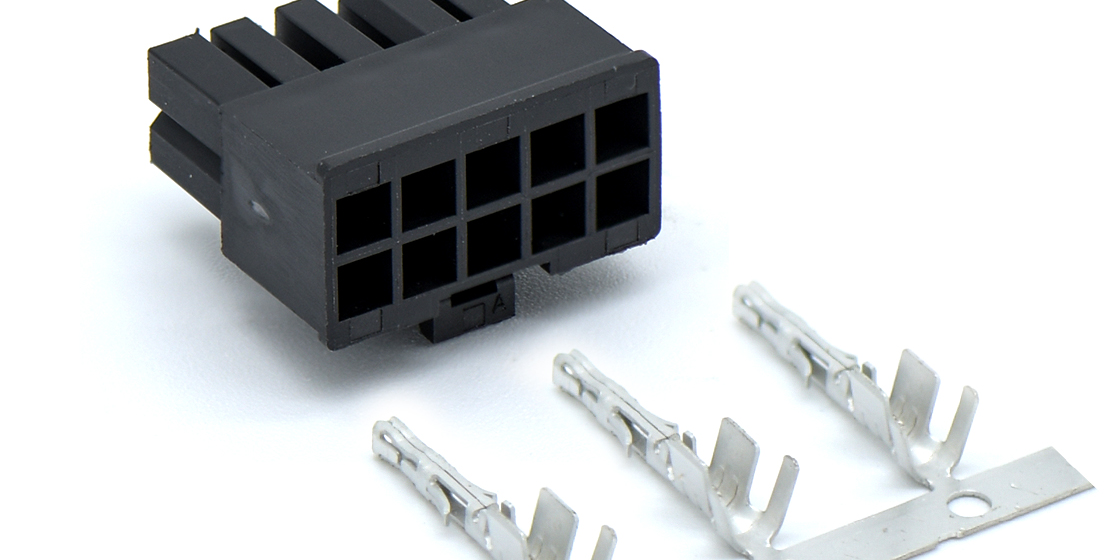

3、压接。

压接是为金属能在规定的限度内压缩和位移，将导线连接到接触对上的技术。良好的压接连接可以产生金属相互熔化的流动，使导线和接触对材料对称变形。该连接相似于冷焊连接，可以获得良好的机械强度和电连续性，可以承受更恶劣的环境条件。当前普遍认为正确的压接连接优于锡焊，尤其是在大电流场合。压接时必须使用专业的压接钳或自动半自动压接机。根据冷压接端的导线截面，正确选择接触对的导线筒。需要注意的是，压接连接是永久连接，只能使用一次。

4、绕接。

绕接是将导线直接绕在有棱角的接触件的绕接柱上。导线在张力控制的情况下缠绕时，将其压入并固定在接触件绕接柱的棱角处，形成气密接触。绕接导线有多个要求:导线直径的标称值应在0.25毫米至1.0毫米范围内；当导线直径不大于0.5毫米时，控制工程网版权所有权，导体材料延伸率不小于15%；当导线直径大于0.5毫米时，控制工程网络版权所有权，导体材料延伸率不小于20%。绕接工具有绕枪和固定绕接机。

5、刺破接连。

又称绝缘位移连接，是美国60年代发明的一种新型端技术，具有可靠性高、成本低、使用方便等特点。现在已普遍应用在各种印刷板接线端子、冷压端子、环形端子。适用于带状电缆的连接。连接时不需要剥离电缆的绝缘层，但要利用接线端子的U字形接触簧片的尖端刺入绝缘层，使电缆的导体滑入接触簧片的槽中，夹住控制工程网版权的所有权，使电缆导体与接线端子簧片形成紧密的电气连接性。它只需要简单的工具，但必须选择规定的电缆。

品牌：胜蓝

二、接线端子排的作用。

接线端子排是电气工程中广泛使用的附件，在系列组合中起着固定装置的主要作用。每个排的接线端的点数都不一样，要根据自己的需要来选择，这和每个产品的参数有关。

接线端子排的应用体现在在很多方面，用于电力电子配线。此外，当屏幕设备连接到内部设备和外部设备时，便需要这样一个设备，用来传输信号。

拥有该设备，线路变得更加规则，不仅非常漂亮，而且便于以后检查问题，起着非常重要的作用，应用也非常广泛。在这个设备上，通常使用英文字母或拼音和数字来显示最大接点的电流，这在使用时必须重视的标准。

接线端子排的原材料非常重要，良好的质量可以保证在使用中不会漏电，可以保证工作中给每个人带来安全的环境，还能延长商品的使用时间。好的产品耐腐蚀性也很重要。有时候难免会遇到一些酸碱物质，短时间的触摸不会对附件本身造成伤害。在外部绝缘的同时，也要保证内部导电的突出性能，来保证正常使用。
