端子线的基本概述及不良分析

端子线常见的规格型号

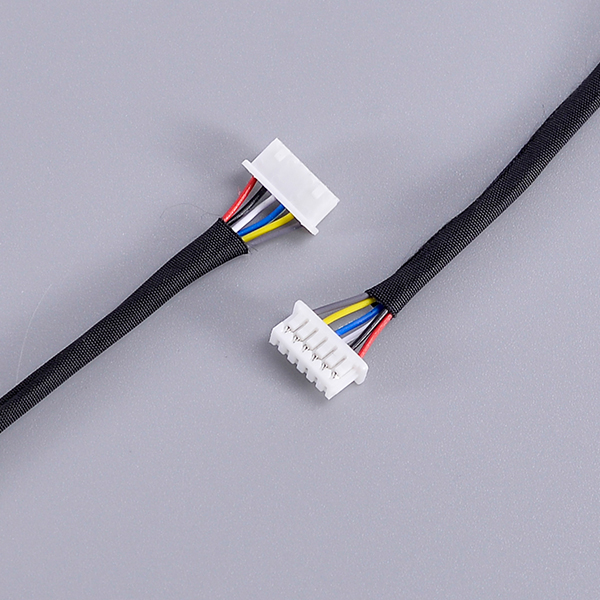

端子线是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，两端都有孔可以插入，可以任意选择导线数目及间距，使连线更方便，很大程度上减少了电子产品的体积和生产成本，提高生产效率，普通的规格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm以及2.54mm等各种间距柔性电缆线。

端子线的加工应用

目前广泛应用于各种打印机打印头与主板之间的连接，绘图仪、扫描仪、复印机、音响、液晶电器、传真机以及各种影碟机等产品的信号传输及板板连接。在现代电器设备中，几乎无处不在。

端子线压接外观注意事项

接合处必须接触紧密，不可看到线芯及PVC；

线芯和PVC压接后，二者必须清晰可见；

线芯必须露出0.2mm-1mm（端子规格不同，外露线芯长度也不同）；

线芯和PVC压接后，接合处必须成一条直线，且两边对称。

几种端子线压接不合格分析

1.压接高度不合格

压接高度是指导体压接区在压接后的横截面高度，它是良好压接最重要的特征。连接器制造商提供了为端子设计的每种线缆尺寸的压接高度。

2.剥线长度过长或过短

如果剥线长度过短，或者线缆没有完全插入导体压接区，端接可能不能达到规定的拉拔力，因为线缆与端子之间的金属间接触减少了。如果剥线长度过长，会导致线芯大量的暴露在外面，会影响使用。

3.绝缘压接区不合格

由于绝缘类型和厚度的多样性，连接器制造商一般不会提供绝缘层的压接高度。绝缘压接为导体压接区提供应力释放，这样在线缆弯曲时不会使线芯折断。过小的绝缘压接区会使绝缘压接区中的金属应力过大，削弱其应力释放功能。

4.香蕉端子

最形象的压接问题之一称为香蕉压接。因为压接端子呈香蕉形状。这使得端子很难插入外壳中，可能引起端子碰撞，现在虽然Molex的端子非常好用适合多种电子产品，但是由于现在疫情的原因导致这个端子进货什么困难，价格也是一涨再涨，很多厂家基本除了客人需求外，用的还是国产端子。

5.尾料过长

在压接过程中，尾料从端子上裁切下来。如果保留的尾料过长就会出现问题。当端子插入外壳中时，过长的金属尾料会伸出至连接器的后部，在施加较高的电压时引起连接器的相邻触点之间的电弧。如果端子前部的尾料过长，会干涉连接器的接合和引起“端子碰撞”。
