线束流水线加工工位图

线束流水线工位图有单面翻转线束流水线、双面翻转线束流水线、三面翻转线束流水线。单板长X宽规格有2400*1200，3600*1200,4000*1200,4600*1200等，也可根据客户要求定制，工位数可根据客户要求定制，工装板运行速度可调范围0~1米/S。遇到故障自动停止报警，人机操作。

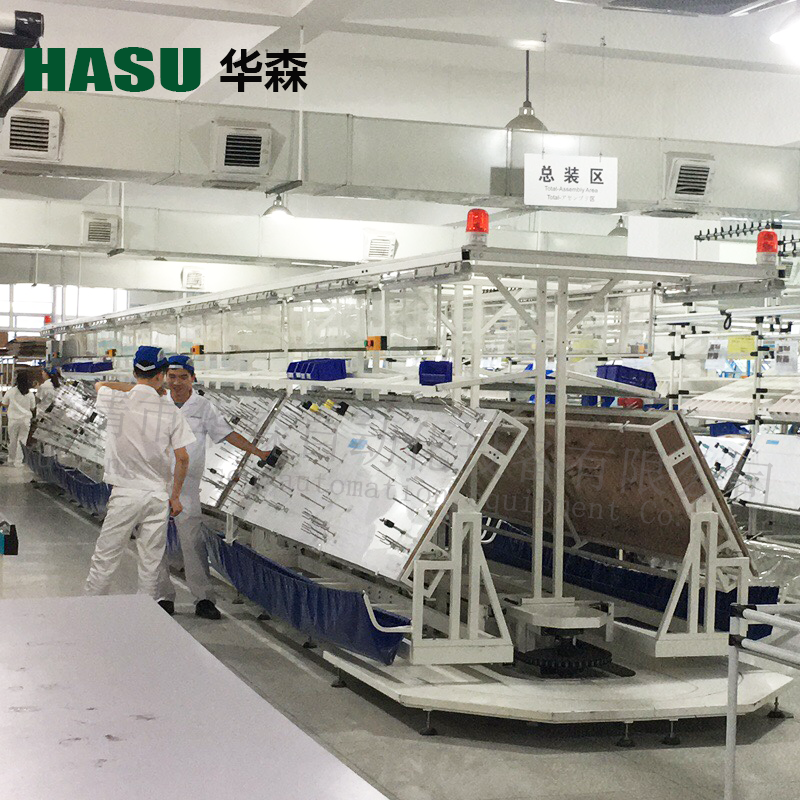

线束流水线双面翻转线束流水线和电动汽车线束全自动流水线设备。线束生产流水线工装板在两侧推动系统的驱动下直线运行，在流水线两端通过两组链传动系统使小车从一侧移到另一侧，在小车横向移动的同时工装板沿安装在机头和机尾的翻转轨道完成翻转（双面型）或换面（三面型）。

线束流水线组装板为三棱柱体，三棱柱体的两侧端面的三个角部分别安装有与流水线本体上翻转轨道相应的翻转滑块，每侧工作台翻转驱动机构安装于三棱柱体侧面三角形的中心位置。该汽车线束流水线主架采用积木式结构，可以任意改变长度，运行台车的工作台可以两面或三面任意更换，能够满足快速更换产品型号的需要，节约了生产场地。

线束流水线工位图一般由本厂工程师制作1：1的图纸，打印出来贴在线束工位图板上，再线束工位图板上固定线束治具，由工人按照工程师布置好的线束工位图版成山形装配。
