电子线束加工流程详解

在如今的世界是科技的世界，各种各样的电子产品已经进入我们的日常生活中，这些产品方便了我们日常的生活，改变了我们以往旧的生活方式，带来了许多便利。但是我们要知道的是大部分的电子产品中都会有电子线束，假如没有，也是用了一些东西替代的。它所起到的功能必不可少。别的不再过多的赘述，下面由小编为大家详细介绍电子线束加工流程详解的相关信息。

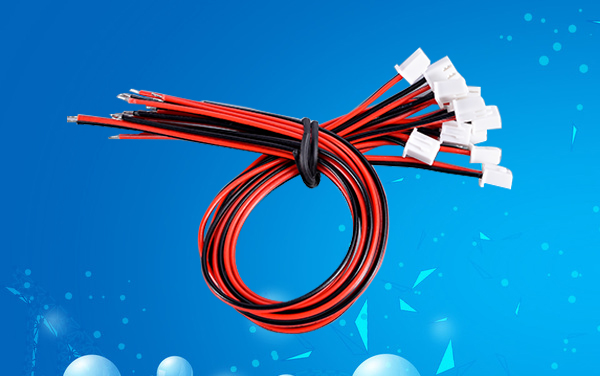

电子线束加工流程详解

那么电子线束是什么?

电子线束用最通俗的话来说就是用电子控制输入与输出的导线。

电子线束加工制作流程：

1.裁线:查看电线的标准类型是不是正确;尺度是不是符合需求。

2.剥外皮:查看剥皮口是不是平齐,不能剥伤芯线、编组丝等,剥皮尺度是不是正确。

3.编组处置:修剪尺度是不是正确,修剪是不是平齐,修剪编组时不能伤到芯线。

4.剥内皮:查看剥皮口是不是平齐;剥皮尺度是不是正确;有无剥伤芯线,断铜丝;半剥时绝缘体不能掉落。

5.套缩短管:查看缩短管尺度、类型是不是正确。

6.准备焊锡:查看锡炉的温度是不是正确;准备焊锡前是不是将芯线铜丝整理好,是不是有分叉、曲折、打折等表象;准备焊锡后是不是有铜丝分叉、大头、铜丝不齐及烫坏绝缘皮等表象。

7.焊锡:查看电烙铁的温度是不是正确;不能烫坏绝缘皮,锡点应润滑、无锡尖,不行假焊、虚焊。

8.端子压着:承认端子、电线的标准是不是正确;端子压着有无喇叭口、歪斜、绝缘皮和芯线显露是不是过长或过短。

9.端子刺进:查看连接器、端子类型是不是正确;端子有无损伤、变形等表象;端子有无漏插、错插、刺进不到位等表象。

10.排线压接:查看连接器的类型是不是正确;排线的方向是不是正确;芯线是不是破损、露铜、烫坏;压接是不是到位。

11.吹缩短管:缩短管缩短是不是杰出,不能烫坏绝缘皮。

12.拼装外壳:外壳是不是装错、有无划伤、毛边等不良,有无漏装部件,螺丝有无拧毛、氧化、变色、松动等不良,拼装后无符合不良;如外壳是有方向的,那么一定要依照需求拼装。

13.贴标签:查看标签的内容是不是正确、明晰、无断字表象;标签的尺度是不是正确;标签是不是脏污、破损;标签张贴的方位是不是正确。

14.打扎带:查看扎带的标准、色彩、方位是不是正确;无开裂、松动表象。

15.注塑成型:查看模具上是不是有脏污,成型部位是不是有缺料、气泡、粘接不良、硬化不良等。

16插头成型:查看插头成型有无损伤、高低不平、缺料、毛边、杂物、流纹等不良,承认金属端子无变形、损伤、露铜等不良。　17.电气查看:依照相应商品的查看指导票需求进行查看。

18.外观查看:要注意只要是可以看见的一切项目都要查看。

上文中我们对电子线束加工流程详解的相关信息，进行了比较全面的介绍。通过上文我们大致可以了解到电子线束加工流程步骤。电子线束在如今的社会必不可少，虽然大部分人不知道这个名词，但几乎所有人都是见过它的。像我们常用的家用电器和电脑中都是含有它的，而电子线束在这些电子产品中也起到了非常重要的作用。我们也有必要稍微了解一下它。
