端子外观检验规范

检验的顺序

一般端子的检验应遵循的原则：整体先从正面再至背面，从前端到后端，从顶端到尾端，局部先顺时针从前端至后端进行检验。

检验时应先从端子正面再至端子背面，通常先检查：端子的正面→端子侧面→端子背面→端子侧面→端子前端→端子尾端

普通类端子的检验

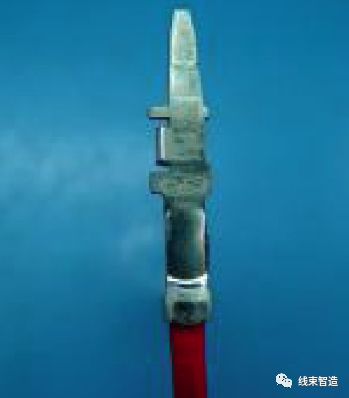

端子正面

1.前端接插区：检查端子，弹片是否有变形，压伤，露铜等。

2.导体检查窗：检查导体包铜前端铜丝是否可见，是否符合要求规范。

3.前喇叭口：针对规范要求对前喇叭口进行检验。

4.导体包铜：检查是否有露铜丝，及铆压形状（F形，W形）等。

5.后喇叭口：检查其大小是否符合规范要求。

6.绝缘检查窗：检查铜丝和外皮是否都可见，是否有断铜丝等。

7.绝缘包铜：检查其铆压形状（F形或O形等）及铆合状况等。

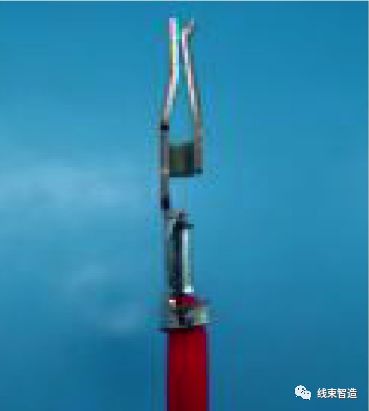

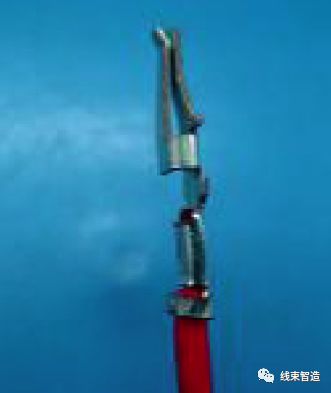

端子侧面（顺时针旋转检验侧面一）

检查端子是否有破损，弯曲变形，弹片是否有变形等。

端子背面（顺时针旋转检验背面）

检查是否有披锋过大或端子变形等。

端子侧面（顺时针旋转检验侧面二 ）

检查端子是否有破损，弯曲变形，弹片是否变形等。

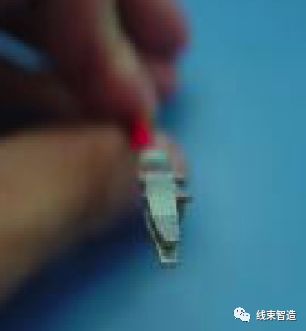

端子顶端

检查端子是否有变形，前喇叭是否变形，料带是否过长等。

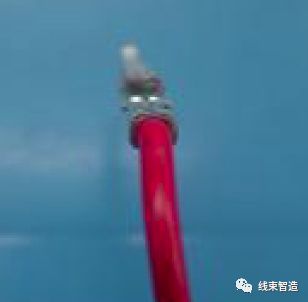

端子尾端

检查绝缘包铜铆合是否良好，是否有被切伤或绝缘皮脱落，料带是否过长等。

绝缘套端子的检验

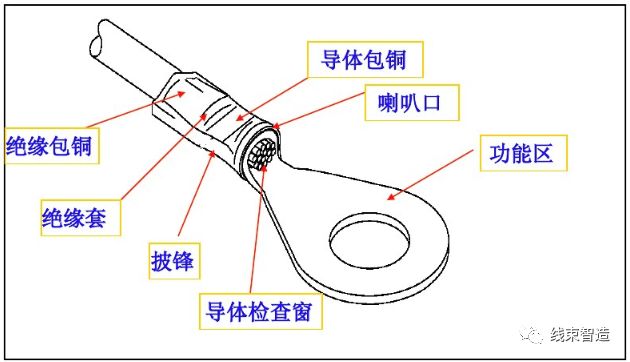

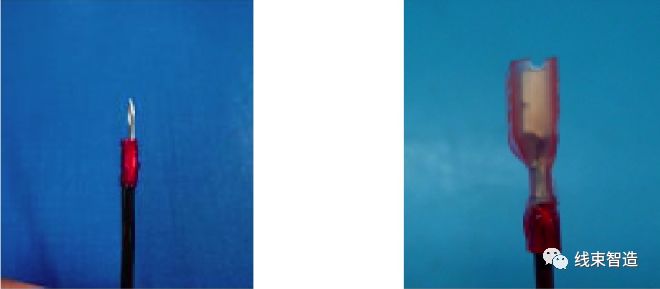

半包绝缘套端子的结构

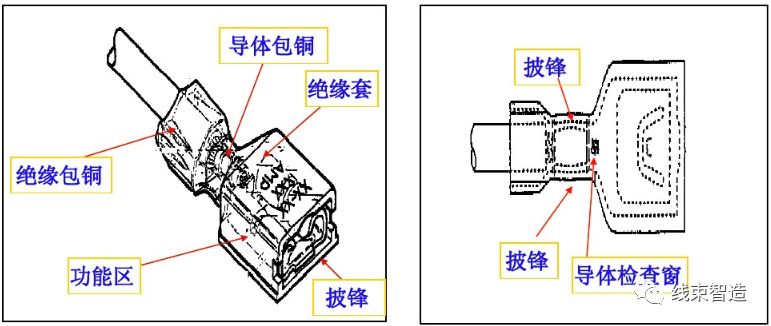

全包绝缘套端子的结构

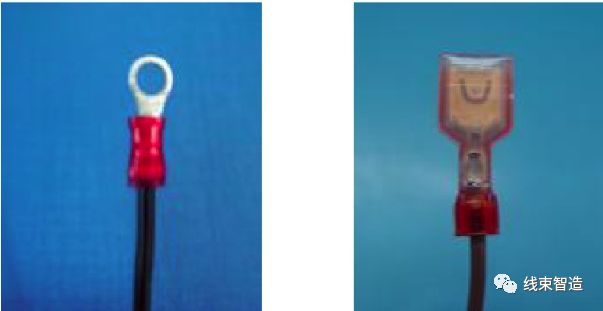

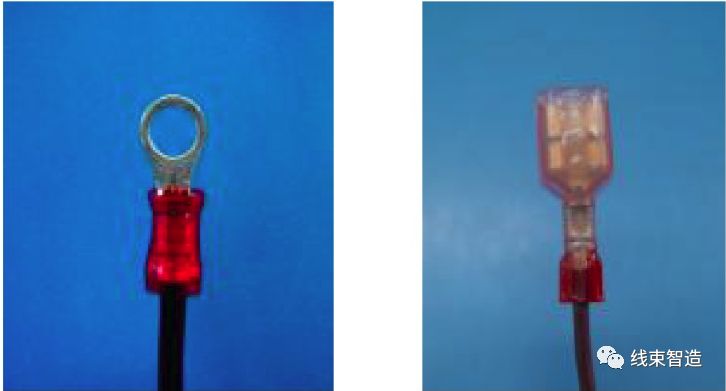

端子正面

1.前端接插区：检查其是否有变形，是否有刮伤露黄铜；全包绝缘端子的前切料口是否有受损的现象。

2.导体检查窗：检查铜丝是否可见，是否有铜丝过长现象等。

3.前喇叭口：检查其是否明显可见，是否有变形，歪斜等。（半包绝缘套端子）

4.导体包铜：检查铆压形状（如月牙形或方形）及是否有变形及绝缘套破损等现象。

5.绝缘包铜：检查其铆压形状，及是否紧固绝缘皮等。

端子侧面（顺时针旋转检验侧面一）

检查端子是否有变形，绝缘套是否有破损等。

端子背面（顺时针旋转检验背面）

检查披锋是否过大，绝缘套是否有破损，绝缘套端子背面的导体检查窗是否可见铜丝等。

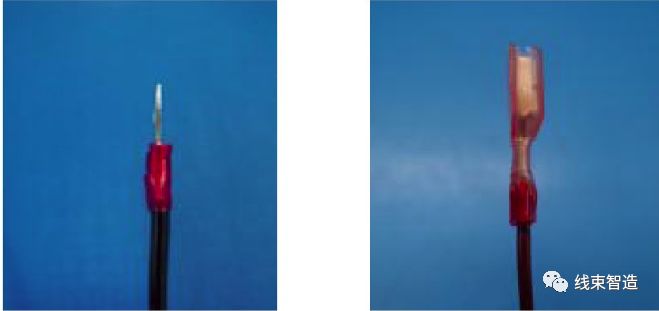

端子侧面（顺时针旋转检验侧面二 ）

检查端子是否有变形，绝缘套是否有破损，半包绝缘套端子的前喇叭口的大小是否符合要求等。

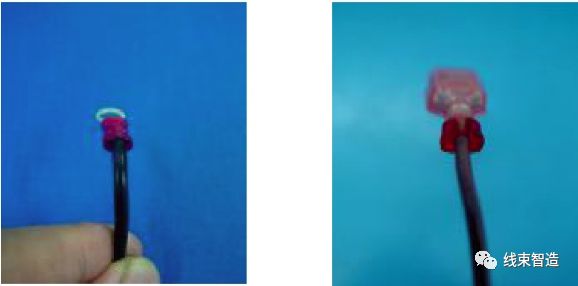

端子顶端

检查端子是否有变形，半包绝缘套端子的前喇叭口是否有歪斜，金属部分是否有露黄铜的现象。全包绝缘套端子的前切料口是否有歪斜、变形等。

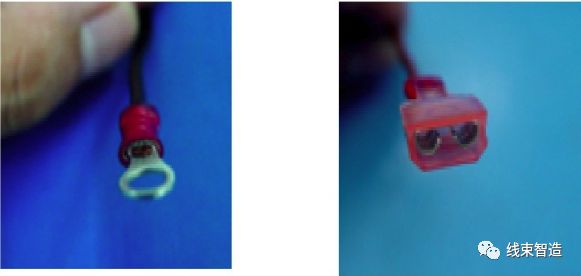

端子尾端

检查绝缘包铜铆压后是否紧固线材外被，绝缘包筒是否呈对称形状；线材及端子有无破裂损伤等。

整把端子的检验方法

因整把端子呈规则形状，为提高检验效率可多个端子进行检验，但数量不宜过多，以免造成漏检；对整把线可统一先检查端子正面，然后旋转端子统一检查其一侧面，再检查端子背面和另一侧面，最后检查顶端和尾端。

不良品的标识

检验时发现的不良品应及时在不良部位做好标记（打上圈或贴上胶纸），并将不良品放在红色容器内（红色盘子或红色周转箱内）。
