在检测线束产品是否合格时,应当按要求进行检测:
一、测量线束的长度:
1、主干线的长度;
2、支线的长度;
3、分支点的长度 ;
4、保护套管与护套的距离(即裸露电源线的长度)。

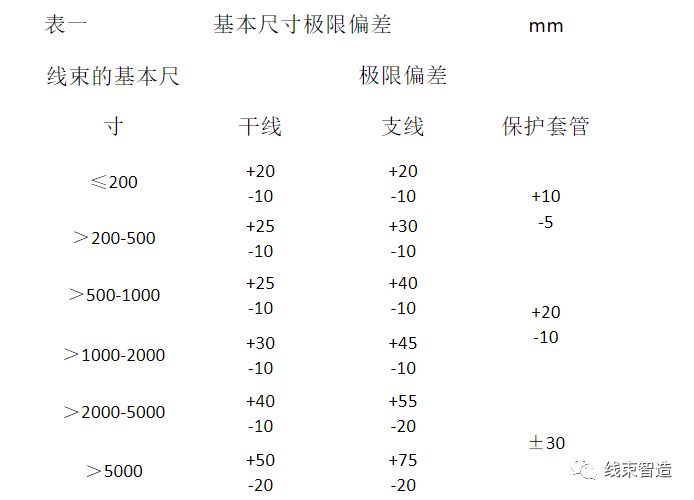

以上线束的基本尺寸极限偏差应符合表一规定:
二、压接处及牢固性检测:
1、电线无损伤;

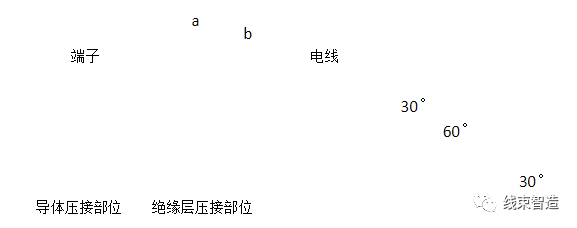

2、采用无特殊要求压接方法时,端子应分别压紧在导体和绝缘层上,导体不应压断,绝缘层不应压入导体压接部位,在图一所示的a区中可见电线导体,但不能妨碍插接;
3、绝缘层压接部位经不少于3个循环的弯折试验后,在图一所示的b区中仍可见绝缘层;

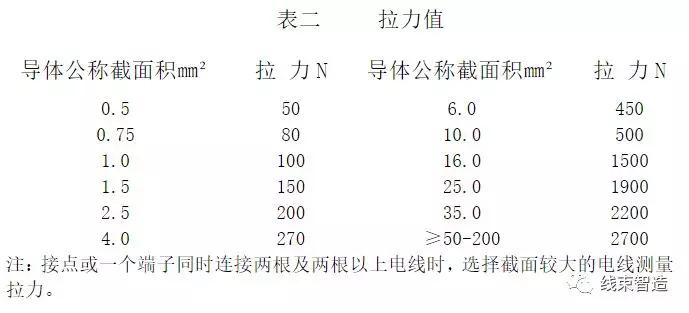

4、端子与电线连接应牢固,在规定的拉力下不应损伤和脱开,其拉力值应不小于表二规定。

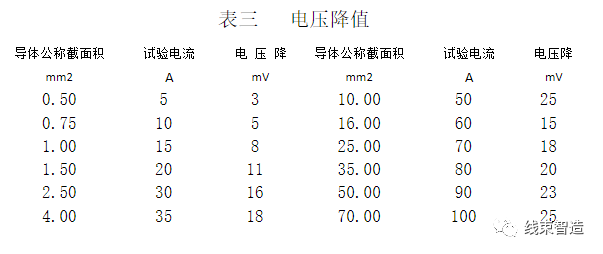

三、端子与电线压接处的电压降应不大于表三的规定。
四、接点出要求:
1.采用无焊料焊接方法时焊接处表面不允许出现氧化、断丝、缺损和绝缘层熔化现象。

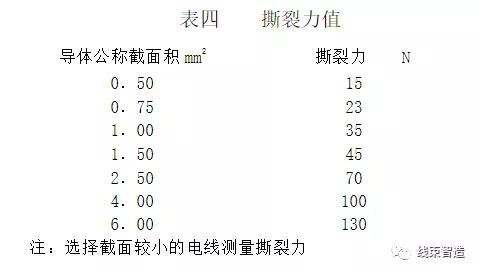

2. 采用无焊料焊接方法时撕裂力应不小于表四规定。
五、密封塞在压接时不应损伤。

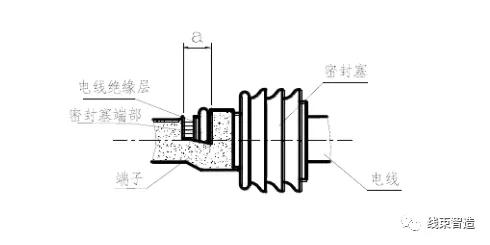

电线与密封塞之间、密封塞与护套之间不应有目视可见的间隙。电线和密封塞与端子压接后,在下图所示的 a区内应可见密封塞和电线绝缘层的端部。
六、电线束包扎时,应紧密、均匀,不应松散。采用保护套管时,无位移和影响电线束弯曲现象。
七、电线束中电线与端子连接处的绝缘套管应紧密套在连接部位上,无位移、脱开现象。
八、电线束中电线及零部件应正确装配,不应有错位现象,端子在护套中不应脱出。
九、电线束中线路导通率为100%,无短路、错路现象。
十、标志
1. 电线束应附有不易脱落的明显标志。
2. 产品标志的内容如下:
a ) 产品名称
b ) 型号或适用机组或空调。

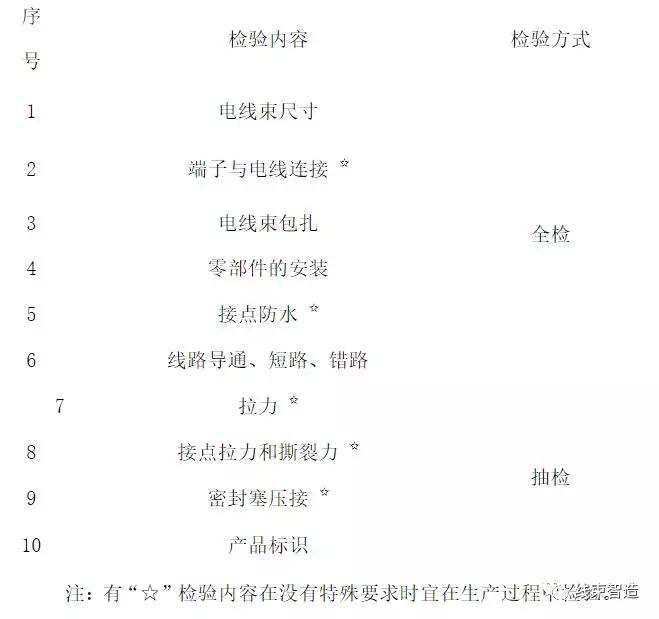

成品检测内容
1.线束经检验合格后,应附有证明产品质量合格的文件或标记;
2.线束经检验合格后方能使用。
