汽车线束设计（一）│ 线束及辅件总概

汽车线束在车辆中，承担着汽车“神经”的作用，是汽车必不可少的一部分。

本讲义将会分为如下几个部分：

1. 线束及线束辅件总概

2. 线束3D总布置注意事项-门/顶棚线束实例

3. 线束原理图绘制及注意事项-启动/喇叭/Mic实例

4. 线束及附件设计/测试标准

首先，先来介绍下线束的概述（后续内容将会以文章及视频形式分享给大家）

随着汽车越来越电气化，发动机点火，刹车，大灯照明，助力转向，发动机变速箱控制等等，都需要线束来完成电气回路连接。

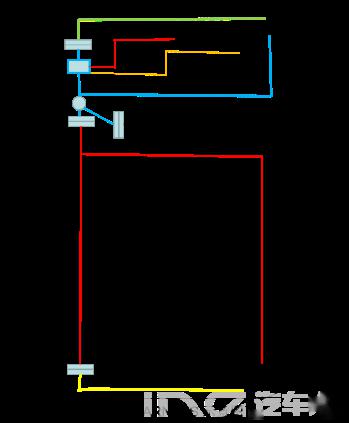

通常，为了线束能够安装到整车上，需要人为将汽车线束分段，一般分为以下几部分：

1.前保线束：前雷达，摄像头等用电设备

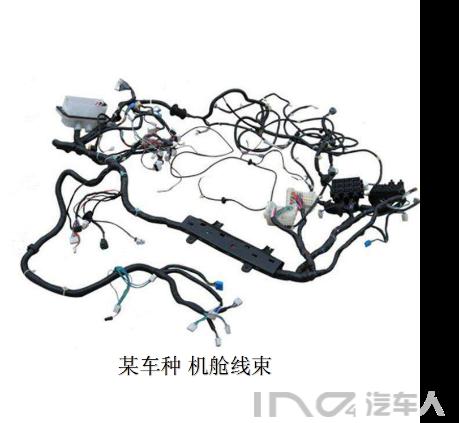

2.机舱线束：前大灯，APT，ABS/ESC，ECU/TCU，玻璃清洗模块，雨刮等用电设备

3.电池线束：起动机STARTER，发电机ALT，ISG等

4.仪表板线束：CLUSTER，AVNT，气囊，空调按钮，换挡杆，BLOWER等

5.底盘线束：ACU，侧气囊，座椅加热，座椅调节，安全带提醒等功能

6.门线束：玻璃调节开关，后视镜调节开关，氛围灯，门锁，扬声器等

7.顶棚线束：阅读灯，流媒体后视镜，MIC等

8.后保线束：牌照灯，后摄像头，后尾灯，行李箱开关等

9.后尾门线束：SUV车型后尾灯，后尾门开关等

10.机舱保险丝盒：起到机舱设备及12V电池的电源分配/电路保护等作用，由PCB板，保险丝，继电器等构成

11.驾驶室保险丝盒：起到室内用电设备的电源分配，暗电流管理等作用

而线束辅件一般包括：

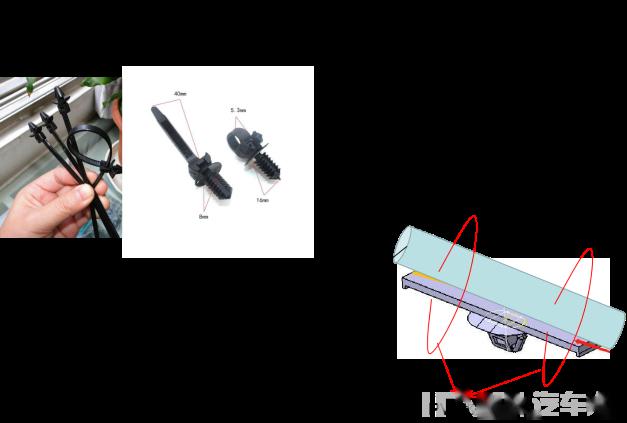

-线束卡扣

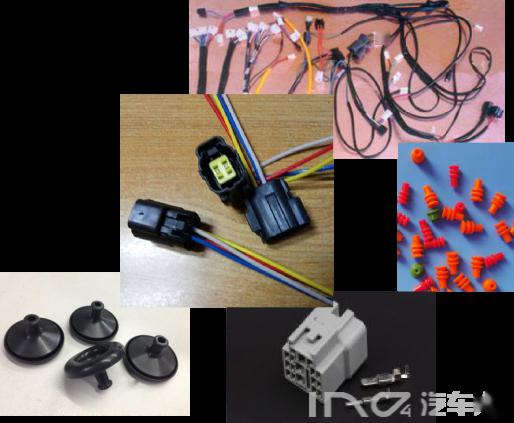

-线束接插件/端子/防水塞

-线束保护器及橡胶套

线束卡扣

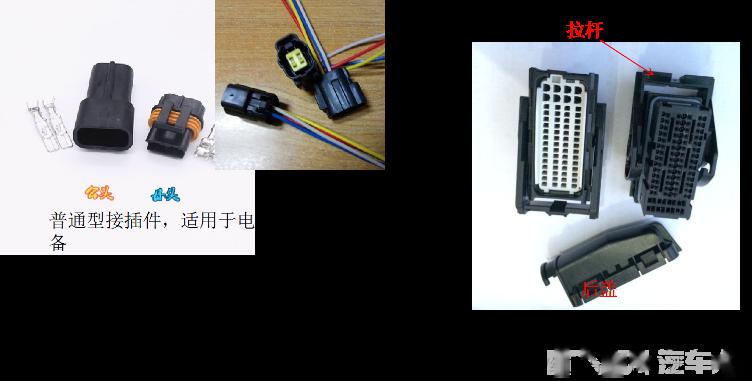

线束接插件一般分为普通型跟拉杆型。作用是线束与线束，或者线束与用电设备连接。

端子与接插件 都分为公头与母头，来一对一匹配。

与接插件相匹配，接插件内的端子也是分为公端/母端，作用是将两头接插件内的导线接通。

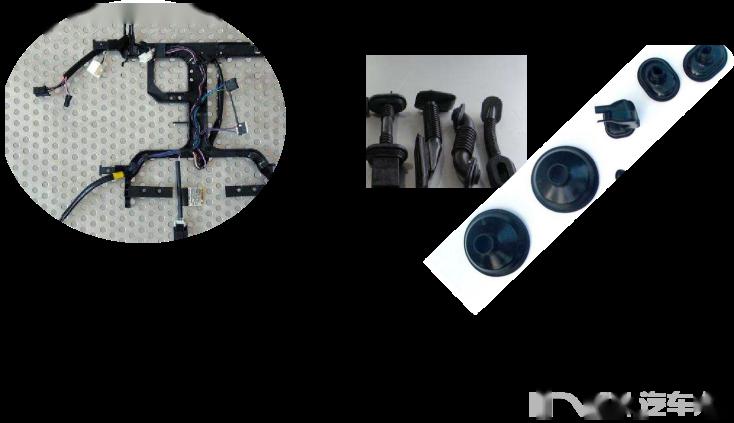

线束保护器是用来固定/保护线束，一般用在发动机舱。

以上是线束常见的辅件，我会在之后的材料中，详细讲解线束辅件如何选取/辅件的设计测试标准等。

线束及辅件的要求：

卡扣尺寸

接插件类型/PIN数量确定

保护器材质

橡胶套尺寸/安装着面要求

端子的电压降

线径选择

ETC...
