聊一聊线束常用的阻燃标准UL94

UL(美国保险安全试验室)，成立于1894年，是根据美利坚合众国特拉华州法律，为保险商设立的非营利性团体。以在火灾、失窃及其他事故中保护人身、财产安全为目的，实施研究、试验、检查、对符合标准的零件及原材料进行认证。

可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。它用来评价材料在被点燃后熄灭的能力。根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的材料时，其UL等级应满足塑料零件壁部分的厚度要求。UL等级应与厚度值一起报告，只报告UL等级而没有厚度是不够的。

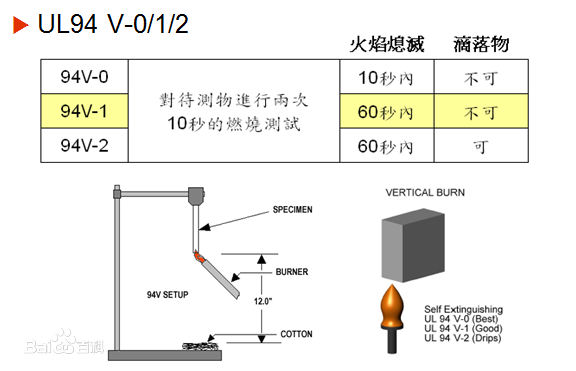

塑料阻燃等级由HB，V-2，V-1向V-0逐级递增：

UL 94 （塑料材料的燃烧性试验）

HB：UL94标准中最低的阻燃等级。要求对于3到13毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。

V-2：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。可以引燃30cm下方的药棉。

V-1：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能引燃30cm下方的药棉。

V-0：对样品进行两次10秒的燃烧测试后，火焰在10秒内熄灭

UL94 常用的可燃性试验包括下述2个测试方法：

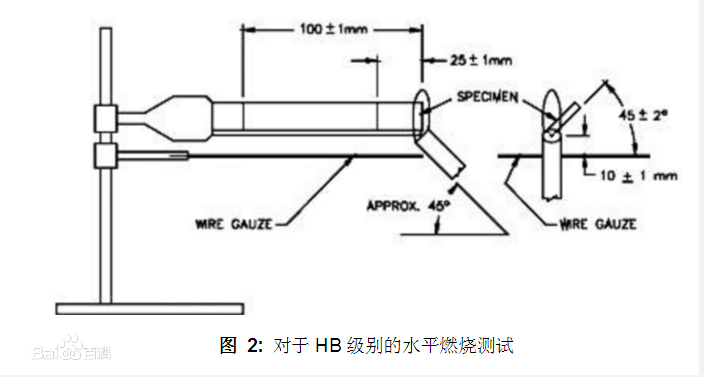

1、材料分类为UL94HB的水平燃烧测定方法。

图源 | 百度

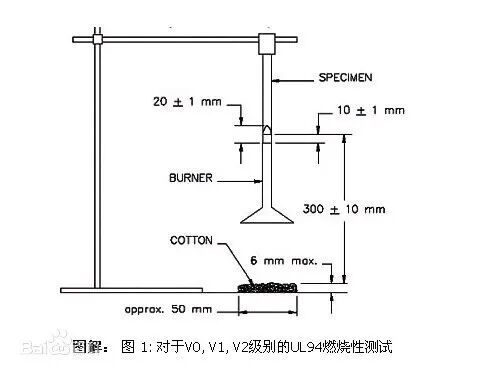

2、材料分类为UL94V-0 ULV-1 ULV-2的垂直燃烧测试方法。

图源 | 百度

一、UL94HB

样品：

5"×1/2"×厚度 （典型厚度是1/16"，1/8",1/4"）

程序：

每一厚度有三件样品要进行测试，在试验之前，先把样品置于20℃,50%RH 的条件下48小时。样品要放置在与长轴平行，与短轴成45･角的地方。每一件样品，从其一端画两条线1"和4"。把高为1"的蓝色火焰置于样品悬空的那一端，燃烧30 秒后拿开。如果火焰拿走后样品持续燃烧，那么就要测量样品在两个宽度标记之间燃烧的时间，并且燃烧比率以每分钟多少英寸计算的。

级别要求：

A：对于厚度为0.120"到0.500"之间的样品，不能超过1.5"每分钟，大于3.0"的跨度，或者

B：对于厚度为0.120"的样品，不能超过3.0"的跨度，或者

C：在火焰没有碰到4.0"标记的时，样品就自燃。

二、UL94V－0，V－1，V－2

样品：

5"×1/2"×厚度 （典型厚度是1/16"，1/8",1/4"）

程序：

每一厚度有总共10件样品（2套）测试。每一厚度的5件样品在23℃,50%RH的条件下放置48小时后再进行测试。每一厚度的5件样品在70℃的条件下放置7天后再进行测试。

样品垂直于长轴放置，安装。安装的时候使样品较低的一端距离燃烧管顶部3/8"把高度为3/4的蓝色火焰放在样品较低端的中心部位，燃烧10秒。

如果样品一粒粒地滴下来，这些液体就滴在样品下面的一层没有经过外科处理的棉花上，这层棉花放在样品下面12"处。

图源 | 百度

级别要求：

1. 94V－0

A：没有任何样品在测试火焰拿走之后，仍然有火苗燃烧超过10 秒。

B：对于每套5 件样品，10 次点燃后，带火苗的燃烧的总共时间不超过50 秒

C：没有任何样品一直烧到夹具上

D：没有任何样品，燃烧融化的液滴滴下点燃了下面12"处的棉花。

E：没有任何样品，在第二次移走测试火焰之后，持续发红燃烧超过30 秒。

2. 94V－1

A：没有任何样品在测试火焰拿走之后，仍然有火苗燃烧超过30 秒。

B：对于每套5 件样品，10 次点燃后，带火苗的燃烧的总共时间不超过250 秒

C：没有任何样品一直烧到夹具上（包括有火苗的燃烧和发红的燃烧）

D：没有任何样品，燃烧融化的液滴滴下点燃了下面12"处的棉花。

E：没有任何样品，在第二次移走测试火焰之后，持续发红燃烧超过60 秒。

3. 94V－2

A：没有任何样品在测试火焰拿走之后，仍然有火苗燃烧超过30 秒。

B：对于每套5 件样品，10 次点燃后，带火苗的燃烧的总共时间不超过250 秒

C：没有任何样品一直烧到夹具上（包括有火苗的燃烧和发红的燃烧）

D：允许样品燃烧融化的液滴滴下点燃下面12"处的棉花，但棉花燃烧时间较短。

E：没有任何样品，在第二次移走测试火焰之后，持续发红燃烧超过60 秒。
