汽车线束·定义

汽车上的电源和各种电气零件通过线束来实现电路物理连接，线束分布遍布全车。

如果把发动机比作汽车心脏的话，那么线束就是汽车的神经网络系统。它负责整车各个电器零件之间的信息传递工作。

汽车线束·设计流程

1. 确定整车电器功能，给出相应要求。

2. 确定整车电器负荷要求，并给出相关特殊要求。

3. 绘制整车电器原理图和线路原理图。

4. 整车电源分配（含搭铁线）。

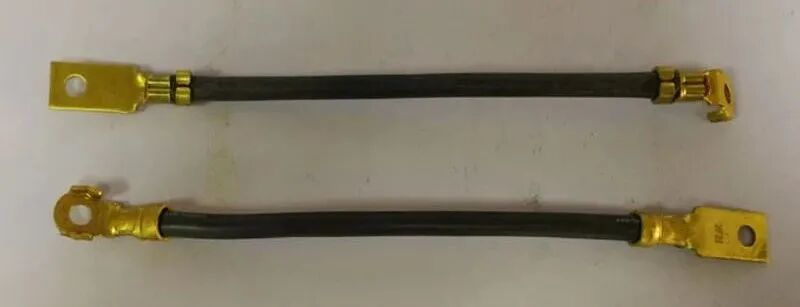

（搭铁线）

5. 确定导线规格，电线保护、固定、过孔方式。

6. 分配保护装置所含回路并逐一确定容量。

7. 绘制三维线束布置图。

8. 绘制二维线束图。

9. 以三维线束布置图确认二维线束图尺寸。

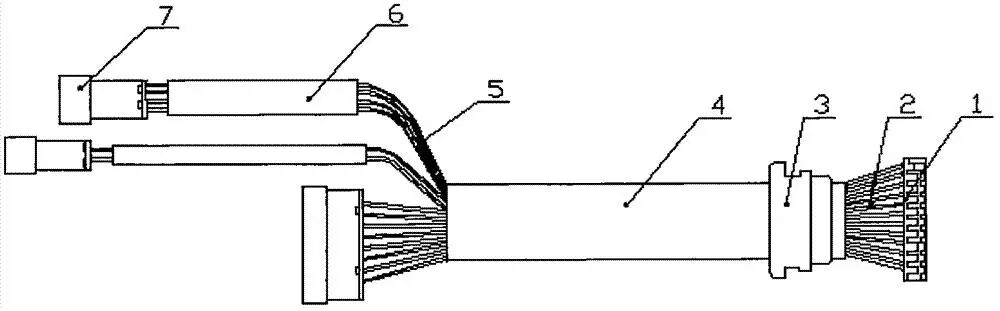

（二维线束图）

10. 认可并投产。

1）汽车上装备的两个电源（发电机与蓄电池）必须并联连接；

2）各种用电设备采用并联连接，并由各自的开关控制；

3）电流表必须能够检测蓄电池充、放电电流的大小。因此，凡是蓄电池供电时，电流都要经过电流表与蓄电池构成的回路。

但是，对于用电量大且工作时间较短的起动机电流则例外，即启动电流不经过电流表；

4）各型汽车均配装保险装置，用以防止发生短路而烧坏用电设备。

汽车线束·设计要点

Automotive Wiring Harness & Design points

1. 根据电气功能要求绘制电器原理图和线束功能图。

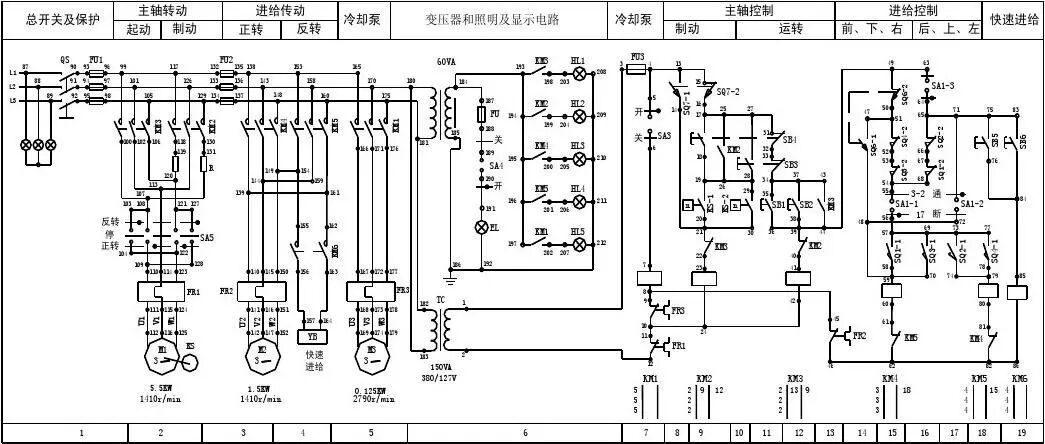

（电气原理图）

2. 根据电气原理图对每个电气子系统及回路进行能源分配，包括搭铁线。

3. 根据电气子系统电器件的分布情况确定线束布线形式。

4. 根据线束的走向确定线束保护方式和过孔保护。

5. 根据电器负荷确定熔断器或断路器。

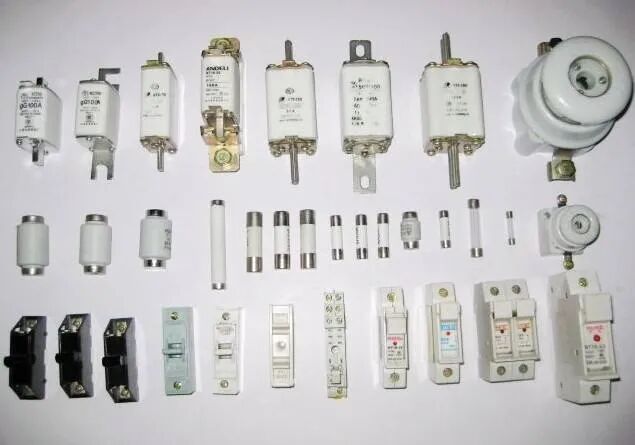

（熔断器）

6. 根据熔断器容量确定电线线径。

7. 根据电器的功能确定电线的颜色。

8. 根据电器件的插接件确定线束的插接件。

汽车线束·电线设定

Automotive Wiring Harness & Cable Setting

1.计算导线线径

I=P/U

A=IpL/Ud

式中：

I：电流，A

P：电器件功率，W

U：电压，V

A：线径，mm²

p：铜电阻率（约为0.0185Ωmm²/m）

L：导线长度，m

Ud：允许最大的电压降损失

同时也要考虑下列情况：

a. 导线过长可适当将线径放大；

b. 导线经多个插接件转接后连接到用电器的情况，考虑端子电压降较大，可适当将线径放大。

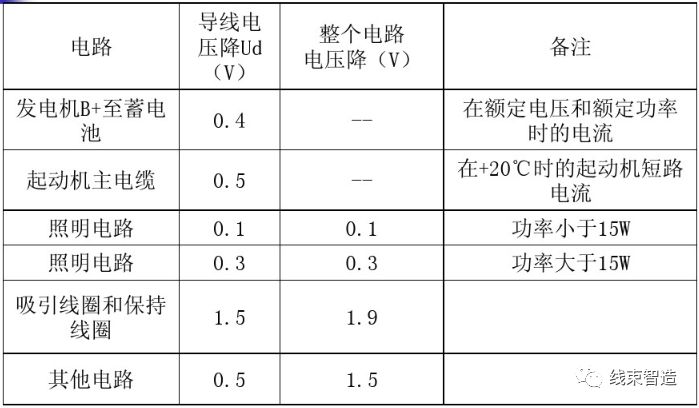

2.各种电路允许的电压降Ud

3.线径经验值

0.5mm² 信号线、尾灯、牌照灯、指示灯仪表灯、电钟、水温表、燃油表、油压表等

0.75mm² 转向灯、3V以下电喇叭等

1.0mm² 电喇叭、刮水电机、雾灯等

1.5mm² 前照灯

2.0-4.0mm² 电源线

4.0-6.0mm² 预热塞等

8.0-25mm² 主电源

16-72mm² 启动线主搭铁线

4.电线颜色的设定

主电源：红色

起动系（点火）：白色

搭铁系：黑色（白黑）

信号灯系：绿色

传感器信号：棕色、黄色

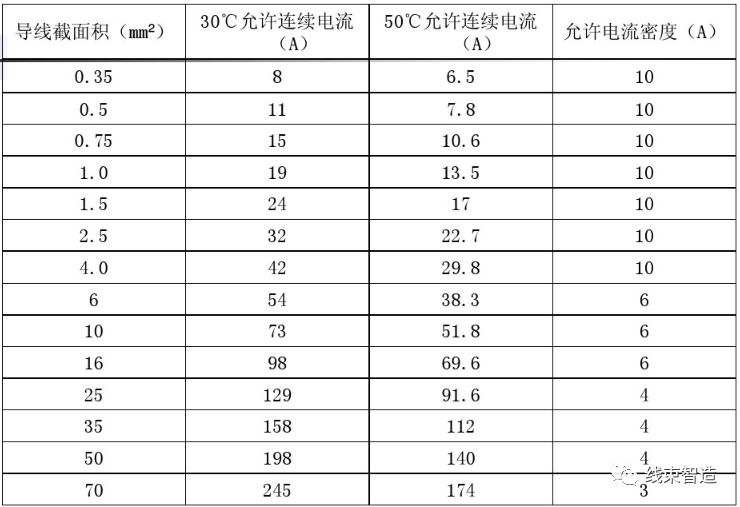

5.电线允许连续电流及允许电流密度

为避免导线过度发热，应该检查电流密度其公式为：S=I/A

汽车线束·各电气连线

Automotive Wiring Harness & Electrical connection

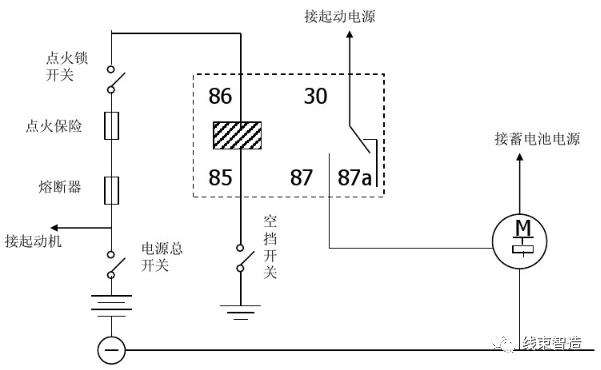

1.起动机

起动机故障分析（不转原因）：

①蓄电池电容量不足

②导线连接不良

③起动开关（继电器坏）

④起动机坏

检查与排除：

1. 接通起动机开关，起动机不转动时，立即松开开关，打开大灯或按动喇叭，确认是否有电，如大灯不亮或喇叭不响，检查蓄电池回路连接状态，蓄电池容量。

2. 如蓄电池正常，用导线或起子直接搭接起动机开关的接线柱，如起动机空转良好，说明开关有问题，不转则起动机有问题。

3. 检查起动继电器方法同上，用起子直接短接继电器线圈的两根线。

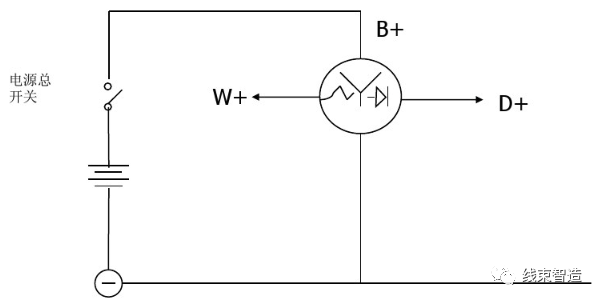

2.发电机

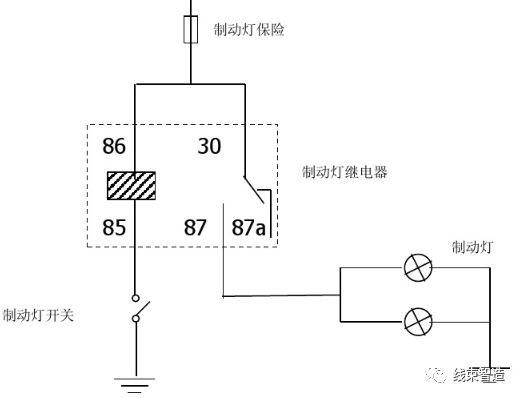

3.制动灯、倒车灯

制动灯（倒车灯）故障分析（不亮原因）：

①灯泡烧坏

②灯泡搭铁不亮

③开关损坏

④线路断路

检查与排除

①检查灯泡灯丝

②检查搭铁：踏动制动踏板，检查制动灯是否有电

③检查开关，如还是不亮说明线路断路或保险丝断

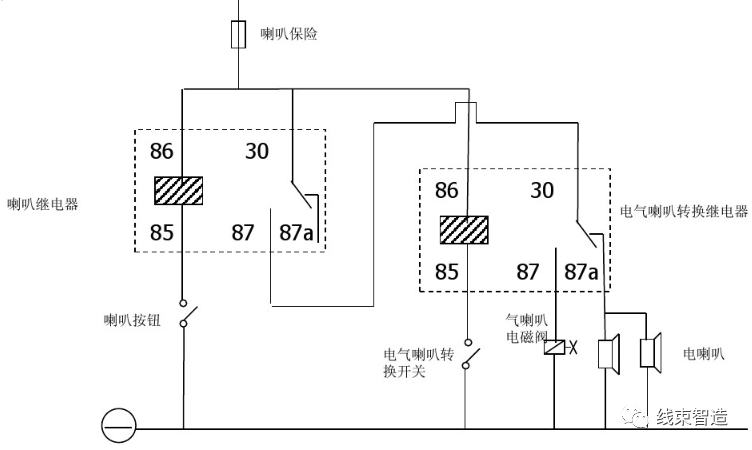

4.电/气喇叭（远近光转换）

电喇叭不响故障

①电源线路断裂

②按钮接触不良

③继电器坏

④喇叭坏

检查与排除

①打开大灯通过大灯的发光状态确认蓄电池容量并电源线路正常。

②将喇叭继电器的30端和87端短接，喇叭响，正常。不响换喇叭。

③将喇叭继电器的85端搭铁，如有继电器的触点闭合的声音且喇叭响，按钮正常。

④按下按钮，继电器无声音，换继电器。

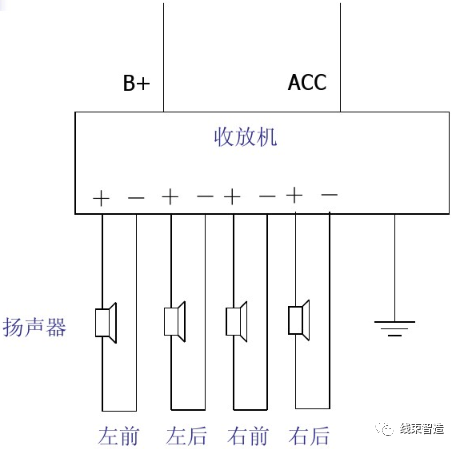

5.收放机

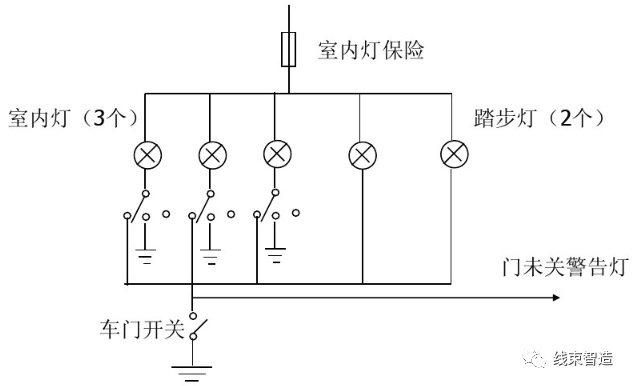

6.室内灯

1. 开后雾灯前必须先开前雾灯。

2. 开前雾灯或大灯时小灯开关会同时打开。

3. 小灯、牌照灯、尾灯、仪表照明和翘板开关指示灯均为同一电源，但仪表照明和翘板开关指示灯可通过照明控制器控制亮度。
