常用导线的连接方法图解。

导线，一般由铜或铝制成，也有用银线所制，用来疏导电流或者是导热。导线连接是电工作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。导线连接的基本要求是连接后连接部分的电阻值不大于原导线的电阻值，连接部分的机械强度不小于原导线的机械强度。今天兴福园电力就给大家介绍一些常用导线连接方式及图解。

常用导线的连接方式

(1)单股铜导线的直接连接

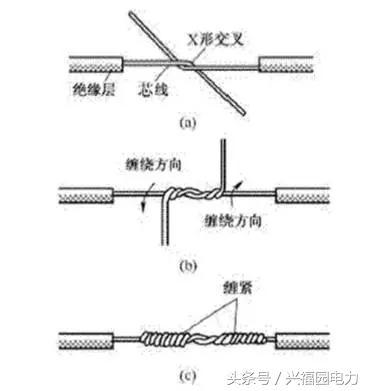

①小截面单股铜导线连接方法

先将两导线的芯线线头作X 形交叉，再将它们相互缠绕2 一3 圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5 ~6 圈后剪去多余线头即可。

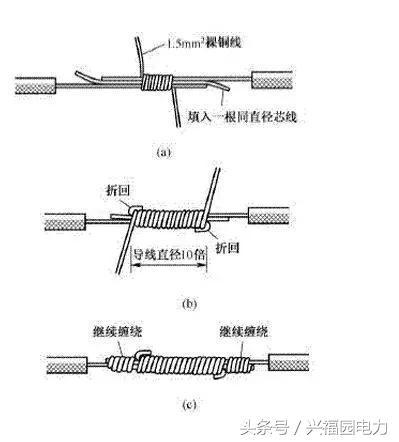

②大截面单股铜导线连接方法

先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2 的裸铜线在其上紧密缠绕，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5 一6 圈后剪去多余线头即可。

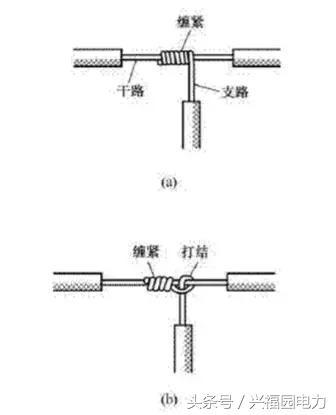

(2)单股铜导线的分支连接

将支路芯线的线头紧密缠绕在干路芯线上5 ~8 圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5 ~8 圈后剪去多余线头即可。

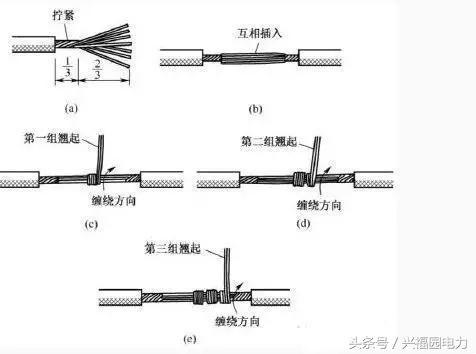

(3)多股铜导线的直接连接

首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1 / 3 芯线绞合拧紧，然后将其余2 / 3 芯线成伞状散开，另一根需连接的导线芯线也如此处理。接着将两伞状芯线相对着互相插入后捏平芯线，然后将每一边的芯线线头分作3 组，先将某一边的第1组线头翘起并紧密缠绕在芯线上，再将第2 组线头翘起并紧密缠绕在芯线上，最后将第3 组线头翘起并紧密缠绕在芯线上。以同样方法缠绕另一边的线头。

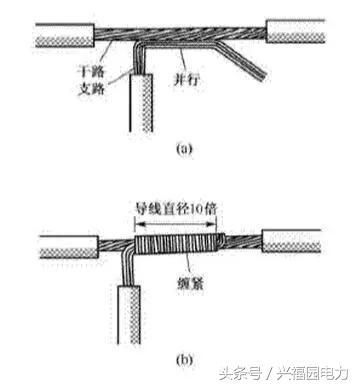

(4)多股铜导线的分支连接

将支路芯线90度折弯后与干路芯线并行 ( a ) ，然后将线头折回并紧密缠绕在芯线上即可（b）

兴福园电力小贴士：低压技术规程要求导线连接应符合的规定

1、刨切导线绝缘时，不应损伤线芯；

2、导线中间连接和分支连接应使用熔焊、线夹、瓷接头或压接法连接；

3、分支线的连接处，干线不应受来自支线的横向拉力；

4、截面10平方及以下单股铜芯线，2.5平方及以下的多股铜芯线和单股铝线与电器的端子可直接连接，但多股铜芯线应先拧紧挂锡后再连接；

5、多股铝芯线和截面超过2.5平方的多股铜芯线的终端，应焊接或压接端子后，再与电器的端子连接；

6、导线焊接后，接线头的残余焊药和焊渣应清除干净。 焊锡应灌的饱满，不应使用酸性焊剂；

7、接头应用绝缘带包缠均匀、严密，不低于原导线的绝缘强度。
